Ceresit CM 16 / Церезит СМ 16 клей эластичный для плитки

CM 16 Flex Эластичный клей, армированный микроволокнами Fibre Force, для любых видов плитки

Свойства

• эластичный, устойчив к деформациям;
• обладает высокой адгезией к керамограниту, клинкеру и природному камню;
• водо- и морозостойкий;
• может применяться на стяжках с подогревом, балконах, террасах, в крытых бассейнах;
• может применяться на таких деформирующихся основаниях, как ДСП, ДВП, OSB, гипсокартон;
• совместим с гидроизоляционными материалами Ceresit CR 65, CR 166 и CL 51;
• может применяться на старых плиточных облицовках внутри зданий;
• пригоден для внутренних и наружных работ;
• экологически безопасен.

Область применения

Клей CM 16 Flex предназначен для крепления всех видов минеральных плиток: керамических, керамогранитных, клинкерных, из природного камня (кроме мрамора), на стенах и полах внутри и снаружи зданий, на таких основаниях как бетон, цементно-песчаные и цементо-известковые штукатурки, цементно-песчаные стяжки, легкий и ячеистый бетон, гидроизоляционные покрытия из материалов CR 65, CR 166 и CL 51.

Применяется при устройстве облицовок на цоколях, парапетах, входных группах, полах балконов и террас, эксплуатируемых кровлях, в крытых бассейнах и резервуарах и т.д. При внутренних работах может применяться на таких сложных или деформирующихся основаниях как стяжки с подогревом, гипсовые и ангидритные основания, существующие плиточные облицовки, ДСП, OSB, гипсокартонные и гипсоволокнистые листы. Благодаря эластичности клей предотвращает возникновение скалывающих напряжений при деформациях.

Подготовка основания

Основание должно отвечать требованиям СНиП 3.04.01-87, иметь достаточную несущую способность, быть сухим и очищенным от пыли, жиров, битума и других загрязнений. Непрочные участки и отслоения следует удалить.

Клей может быть применен на следующих основаниях:

Внутри и снаружи зданий:

• бетон (возраст ≥ 3 месяцев, влажность ≤ 4%);
• цементно-песчаные и цементно-известковые штукатурки, цементно-песчаные стяжки (возраст ≥ 28 суток, влажность ≤ 4%);
• штукатурки CT 24 и CT 29 (возраст ≥ 3 суток, влажность ≤ 4%);
• стяжки из напольных смесей на цементном вяжущем (согласно рекомендациям изготовителя);
• легкий и ячеистый бетон, обеспыленный и дважды обработанный грунтовкой CT 17;
• гидроизоляционные покрытия из материалов CR 65 и CR 166 (возраст ≥ 3 суток).

Внутри зданий:

• основания гипсовые, ангидритные и на смешанном вяжущем (влажность ≤ 0,5%), прошлифованные, обеспыленные и обработанные грунтовкой CT 17;
• гипсокартонные и гипсоволокнистые листы, закрепленные в соответствии с инструкциями изготовителя, обработанные грунтовкой CT 17;
• ДСП и ДВП (толщиной ≥ 22 мм), прошлифованные, обеспыленные и обработанные грунтовкой CT 17;
• плиты OSB (толщиной ≥ 22 мм), прошлифованные грубой наждачной бумагой и обеспыленные;
• гидроизоляционное покрытие из материала CL 51 (возраст ≥ 16 часов).

Неровности глубиной до 5 мм можно выровнять этим же клеем не менее чем за 1 сутки до крепления плитки. Неровности более 5 мм – выровнять подходящей смесью. Сильно впитывающие основания – обработать грунтовкой СТ 17. Гладкие основания из монолитного бетона на стенах рекомендуется обработать грунтовкой CT 19 Бетонконтакт.

Выполнение работ

Для приготовления смеси берут отмеренное количество чистой воды с температурой от +15 до +20°C. Сухую смесь постепенно добавляют в воду при перемешивании, добиваясь получения однородной массы без комков. Перемешивание производят миксером или дрелью с насадкой при скорости вращения 400–800 об/мин. Затем выдерживают технологическую паузу около 5 минут для созревания смеси и перемешивают еще раз.

Клей наносят на основание гладким шпателем и профилируют гребенчатую структуру зубчатым шпателем. Размер зубцов выбирают в зависимости от размера плиток (см. таблицу). При наружных работах и при креплении плиток крупного размера рекомендуется дополнительно нанести тонкий сплошной слой клея на монтажную поверхность плиток («комбинированный способ крепления»). Плитки можно крепить в течение 30 минут после нанесения клея. Положение плиток можно корректировать в течение 25 минут после укладки. Площадь адгезионного контакта после прижатия плитки должна быть не менее 65% на стенах и 80% на полах.

Плитки предварительно не замачивать! Ширину швов устанавливают в зависимости от размера плиток и условий эксплуатации. Для заполнения швов рекомендуется использовать затирки Ceresit группы СЕ не ранее чем через 24 часа после крепления плиток – на впитывающих основаниях, и не ранее чем через 72 часа – на невпитывающих основаниях.

Свежие остатки клея легко смываются водой, высохшие – можно удалить только механически.

Рекомендации

Работы следует выполнять в сухих условиях, при температуре воздуха и основания от +5 до +30°C и относительной влажности воздуха не выше 80%.

При устройстве облицовок на стяжках с подогревом подогрев должен быть выключен не менее чем за 48 часов до начала работ и включен не ранее чем через 72 часа после их завершения.

Срок хранения

В сухих условиях, на поддонах, в оригинальной неповрежденной упаковке — не более 12 месяцев со дня изготовления.

Упаковка

Сухая смесь СМ 16 Flex поставляется в многослойных бумажных мешках по 25 кг.

Технические характеристики

• Состав СМ 16 Flex: цемент, минеральные заполнители, модифицирующие добавки, армирующие микроволокна
• Насыпная плотность сухой смеси: 1,20 ± 0,1 кг/дм3
• Количество воды затворения: 7,0–7,5 л на 25 кг сухой смеси
• Подвижность по погружению конуса, Пк: 8,5+1,5 см
• Время потребления: не менее 2 часов
• Температура применения: от +5 до +30°С
• Открытое время: около 30 минут
• Время корректировки: около 25 минут
• Сползание плитки: не более 0,5 мм
• Заполнение швов: через 24 часа – на впитывающих основаниях; через 72 часа – на невпитывающих основаниях
• Адгезия к бетону в возрасте 28 суток: не менее 1,0 МПа
• Морозостойкость контактной зоны: не менее 100 циклов (Fкз100)
• Температура эксплуатации: от –50 до +70°С
• Группа горючести: НГ (ГОСТ 30244-94)

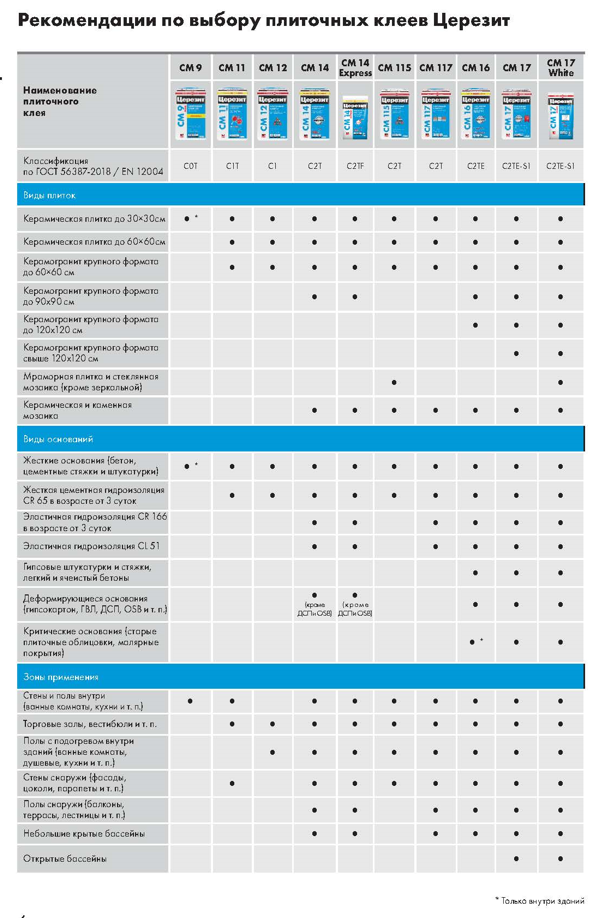

Ориентировочный расход сухой смеси CM 16 Flex в зависимости от размера плитки:

Примечания:

• расход материала зависит от качества подготовки основания и квалификации исполнителей работ и может быть выше указанных значений.
• при комбинированном способе нанесения расход клея увеличивается.
